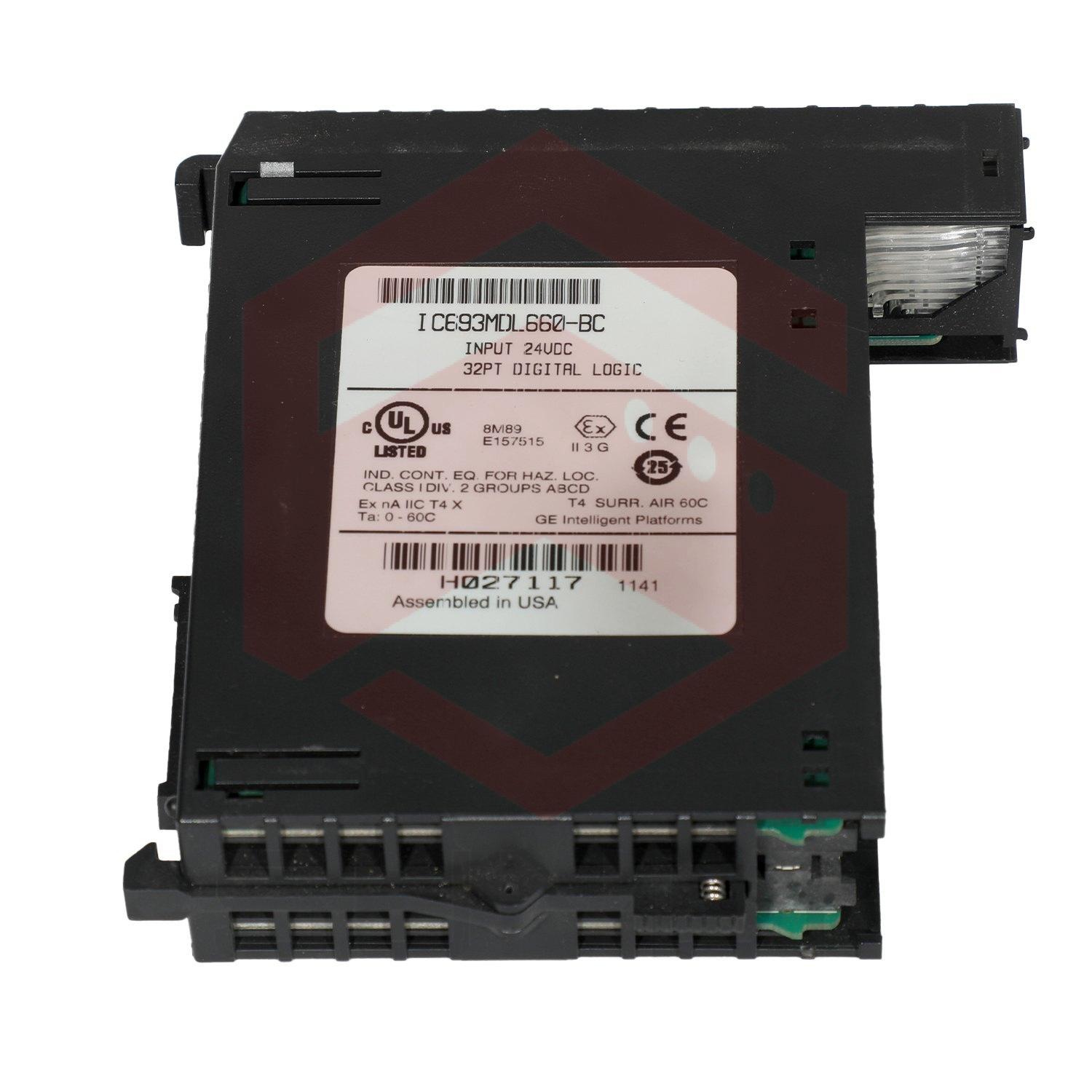

IC693MDL660 là mô-đun đầu vào rời rạc từ nền tảng Bộ điều khiển logic lập trình (PLC) Series 90-30 của GE Fanuc. Mô-đun này có Ba mươi hai (32) kênh đầu vào, chấp nhận dải tín hiệu điện áp đầu vào từ 0-30 VD với điện áp danh định là 24 VDC. Đây là mô-đun đầu vào mật độ cao được thiết kế để sử dụng với kiểu hộp IC694TBB032 hoặc khối đầu cuối kiểu kẹp lò xo IC694TBS032. IC693MDL660 là mô-đun một khe cắm được gắn vào bất kỳ khe I/O nào của tấm đế 5 khe hoặc 10 khe Series 90-30. Các kênh đầu vào của mô-đun này được nhóm thành Bốn (4) với Tám (8) kênh cho mỗi nhóm. Mỗi điểm được gán một số đèn LED trạng thái sẽ sáng màu xanh lục khi ở điều kiện Logic 1. Kênh đầu vào kích hoạt ở dải điện áp đầu vào 11,5 – 30,0 VDC và dòng điện đầu vào thông thường là 7 mA, ở điện áp định mức. Số lượng phiên bản IC693MDL660 bị giới hạn bởi dung lượng I/O của bộ điều khiển máy chủ, dung lượng bộ nhớ và các khe cắm có sẵn. Nó có thể được sử dụng như một thành phần mô-đun đầu ra cục bộ của bộ điều khiển 90-30 dòng mô-đun và nhỏ gọn hoặc như một thành phần mô-đun đầu ra phân tán của các mạng I/O từ xa lớn hơn. Mô-đun này hỗ trợ cấu hình nối dây logic dương và âm. Điều này cho phép khả năng tương thích để sử dụng ở các khu vực, khu vực lắp đặt khác nhau và các cân nhắc về an toàn. Dây logic dương được sử dụng khi dây dương của nguồn điện áp được sử dụng để buộc trạng thái logic 1 của kênh đầu vào trong khi đó, dây logic âm dùng để chỉ dây âm được sử dụng để biểu thị trạng thái logic 1. Trong logic dương, dây chung là dây âm trong khi ở logic âm, dây chung là dây dương.

Mô-đun IC693MDL660 là mô-đun I/O rời rạc GE Fanuc. Mô-đun này được phân loại theo Dòng 90-30 của Bộ điều khiển logic lập trình GE Fanuc hoặc PLC. Đây là mô-đun đầu vào điện áp DC có logic dương hoặc âm 24 Volt DC và đi kèm với tối đa 32 điểm đầu vào. Mô-đun này có trạng thái vòng đời hoạt động và là loại mô-đun đầu vào riêng biệt có dải điện áp đầu vào từ 0 đến 30 Vôn DC. Mô-đun IC693MDL660 có định mức dòng điện đầu vào là 7 milliamp và đây là mô-đun 32 điểm với thời gian phản hồi là BẬT và TẮT 50 mili giây. Mô-đun IC693MDL660 có điện áp kích hoạt từ 11,5 đến 30 Vôn với tối đa 8 điểm cho mỗi kết nối. Thành phần này có nguồn điện bên trong được sử dụng ở mức 300 milliamp trên 5 Volt DC.

Mô-đun GE Fanuc IC693MDL660 và các mô-đun đầu vào riêng biệt khác nhau đóng vai trò là giao diện giữa PLC và các thiết bị đầu vào bên ngoài. Ví dụ về các thiết bị đầu vào sử dụng đầu vào riêng biệt bao gồm cảm biến tiệm cận, nút ấn, công tắc và nút xoay BCD. Các mô-đun đầu ra của GE Fanuc cung cấp giao diện giữa PLC và các thiết bị đầu ra bên ngoài bao gồm các nhà thầu, rơle xen kẽ, màn hình BDC và đèn chỉ báo. Lưu ý rằng các mô-đun I/O rời rạc của GE Fanuc hỗ trợ các loại và dải điện áp khác nhau. Hơn nữa, công suất hiện tại, khả năng cách ly và thời gian đáp ứng để đáp ứng yêu cầu ứng dụng sẽ khác nhau tùy thuộc vào mô-đun. Mô-đun IC693MDL660 là mô-đun đa năng được xây dựng để lập trình cho nhiều ứng dụng khác nhau và được lắp ráp từ nhiều thành phần mô-đun cắm vào nhau.

Thông số kỹ thuật của IC693MDL660
Thương hiệu GE Fanuc
Dòng Dòng 90-30
Nhà sản xuất GE Fanuc (Cũ); Tự động hóa Emerson (Hiện tại)
Mã sản phẩm IC693MDL660
Dòng Dòng 90-30
Điện áp định mức 24 Volt DC
Mã sản phẩm IC693MDL660
Dải điện áp đầu vào 0-30 VDC
Mô tả sản phẩm Mô-đun đầu vào rời rạc
Đầu vào cho mỗi Mô-đun 32 (bốn nhóm với hai điểm chung cho mỗi nhóm)
Số kênh Ba mươi hai (32)
Cách ly 1500 Volts giữa phía trường và phía logic
Số nhóm Bốn (4)
Dòng điện đầu vào 7,0 mA ở điện áp định mức
Số kênh mỗi nhóm Tám (8)
Điện áp trạng thái tối thiểu 15 Volts DC
Cách ly 1500 VAC giữa phía trường và phía logic
Điện áp đầu ra danh định 24 VDC
Loại điện áp DC
Dòng điện rút ra 5 mA
Trạng thái vòng đời sản phẩm* Đã ngừng sản xuất/Lỗi thời
Về thời gian phản hồi, tối đa 2 ms
Thời gian phản hồi tắt, tối đa 2 ms
Điện áp trạng thái bật 15 VDC
Điện áp trạng thái tắt 6 VDC
Trạng thái bật hiện tại 4,5 mA
Trạng thái tắt hiện tại tối đa 2 mA
Cấu hình nối dây Nối dây logic dương / âm
