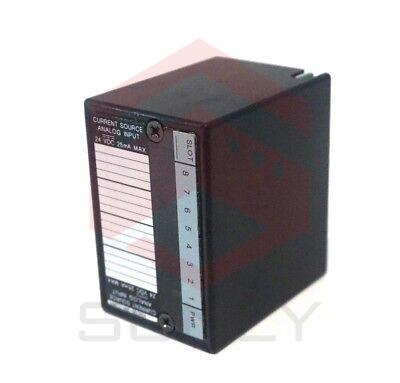

IC670ALG230 là mô-đun đầu vào tương tự của GE Fanuc. Nó đặc biệt thuộc dòng sản phẩm điều khiển I/O trường gồm các mô-đun mở rộng hoạt động với Đơn vị giao diện bus (BIU) tương thích. Mô-đun này chủ yếu có Tám (8) kênh đầu vào Analog chấp nhận tín hiệu đầu vào analog 0-20 mA và 4-20 mA. Mô-đun này chủ yếu được sử dụng để giao tiếp với nhiều loại máy phát tín hiệu hiện trường, đầu ra của đồng hồ đo bảng, bộ ghi dữ liệu, bộ tách tín hiệu, Bộ biến tần (VFD) và các thiết bị tương tự.

IC670ALG230 có độ phân giải tương tự là 5,0 µA trong khi độ phân giải kỹ thuật số thông thường là 12 bit. Nó chấp nhận dòng điện đầu vào tối thiểu là 0,1 mA và tối đa là 20 mA. Nó được xây dựng với các tính năng bảo vệ bên trong như phát hiện dây hở và phát hiện lỗi ngoài phạm vi.

IC670ALG230 có mạch chuyển đổi tương tự sang kỹ thuật số (ADC) tích hợp để chuyển đổi tín hiệu tương tự nhận được sang định dạng kỹ thuật số để xử lý CPU chủ. Mạch ADC có thời gian chuyển đổi là 60 µs trên mỗi kênh ở xung nhịp mô-đun 1 MHz. Nó cũng có bộ lọc đầu vào RC bậc 1 với khả năng chuyển tiếp điển hình là 160 Hz.

Mô-đun này có độ phi tuyến tính +/- 25% của Toàn thang đo và hệ số nhiệt độ là +/–.002% giá trị trên mỗi độ C, điển hình và +/–.005% giá trị trên mỗi độ C, tối đa. Mô-đun này đi kèm với một nhóm kênh đầu vào và hỗ trợ cấu hình nối dây một đầu. Mỗi kênh có cách ly mặt đất và logic định mức 1500 VAC trong 1 phút và 250 VAC, liên tục. Nó có dòng điện định mức là 51 mA, tối đa từ nguồn điện BIU.

Mô-đun đầu vào IC670ALG230 là mô-đun đầu vào 8 kênh do GE Fanuc sản xuất. Nó có thể chạy với nguồn điện chung. Nó được cấp nguồn bằng nguồn điện 24 Volts cũng cấp nguồn cho bộ phận giao diện bus. Trong trường hợp cách ly, sử dụng nguồn điện riêng. Mặt trước của mô-đun có đèn LED hiển thị hoạt động của bảng nối đa năng và nguồn điện trường. Mô-đun đầu vào được sử dụng để điều khiển các đầu dò và đầu vào cách ly khác nhau bằng cách sử dụng nguồn điện cục bộ. Không có sự cô lập nào giữa các điểm riêng lẻ trong một nhóm. Cách ly với định mức trường hợp là 250 Volts AC trong khoảng thời gian liên tục và cách ly với mặt đất là 1500 Volts AC trong khoảng thời gian 1 phút. Trở kháng đầu vào của mô-đun là 2,87 kiloohms. Điện áp ở trạng thái bật nằm trong khoảng từ 15 Vôn DC đến 30 Vôn DC và điện áp ở trạng thái tắt nằm trong khoảng từ 0 đến 5 Vôn DC.

Thời gian phản hồi để cấp nguồn cho mô-đun đầu vào IC670ALG230 trong khoảng từ 25 đến 60 us và thời gian phản hồi để tắt nguồn nằm trong khoảng từ 100 đến 150 us. Mô-đun này lấy dòng điện 100 milliamp từ bộ giao diện bus. Khóa đầu ra có sẵn trong mô-đun này cho đầu vào và đầu ra hỗn hợp. Mô-đun đầu vào phải được nối đất hợp lý để giảm khả năng chống nhiễu, điểm chung tín hiệu và điểm tham chiếu. Các máy phát cấp nguồn vòng lặp trong mô-đun nên sử dụng cùng một nguồn điện. Mô-đun đầu vào IC670ALG230 có thiết kế vỏ mở và không thấm nước. Nhiệt độ nên được đặt trong khoảng từ 0 đến 60 độ C trong môi trường ẩm ướt với độ ẩm không ngưng tụ tối đa 95%.



Thương hiệu GE Fanuc

Kiểm soát trường loạt

Mã sản phẩm IC670ALG230

Nhà sản xuất GE Fanuc

Mã sản phẩm IC670ALG230

Số kênh Tám (8)

Điều khiển I/O trường dòng

Mô tả Mô-đun đầu vào

Cấu hình nối dây Một đầu

Mô tả sản phẩm Mô-đun đầu vào nguồn điện áp/dòng điện tương tự

Tín hiệu đầu vào, danh nghĩa 0-20 mA

Số kênh Tám (8), Đầu vào một đầu

Kênh 8

Phạm vi đầu vào 0-20 mA

Cách ly với trường hợp 250 Volts AC liên tục

Tín hiệu đầu vào, phạm vi 0,0-25 mA

Cách ly 1500 VAC trong 1 phút, 250 VAC liên tục

Trở kháng đầu vào 2,87 kiloohms

Độ phân giải tương tự 5,0 µA

Thời gian chuyển đổi @ 1 MHz đồng hồ 60 micro giây trên mỗi kênh, thông thường

Điện áp trạng thái 15-30 Volts DC

Độ phân giải chuyển đổi 12 bit

Điện áp tắt trạng thái 0-5 Volts DC

Độ phân giải kỹ thuật số 12 bit, điển hình

Nguồn điện bên ngoài 18-30 VDC

Điện áp cung cấp danh nghĩa 24 VDC

Dòng điện từ BIU 100 milliamperes

Độ phân giải tương tự 5.0 microAmps

Đầu vào hiện tại Chỉ mô-đun: 50 mA, điển hình: Bao gồm vòng lặp: 210 mA, tối đa

Khoảng dòng điện đầu vào tối thiểu 0,1 mA, tối đa 20mA

Sai số tối đa ở 25 độ C +/– 0,05% toàn thang đo, 0,1< Đầu vào<20mA

Dòng điện rút ra từ nguồn điện BIU tối đa 51 mA

Phi tuyến tính +/– 0,025% toàn thang đo

Nối đất cách ly logic 1500 VAC trong 1 phút; 250 VAC, liên tục

Trở kháng đầu vào 249,75 đến 250,25 Ohms

Nhóm đầu vào Nhóm đơn

Nguồn điện 18-30 VDC

Trạng thái vòng đời sản phẩm Đã ngừng/Lỗi thời
